LED防水蛍光灯なら
直管形LEDランプ用防水/防塵照明器具

LED蛍光灯用防水照明器具

　20形と40形のLED蛍光灯（直管型LEDランプ）を専用の密閉器具に収納する照明器具で、1灯用と2灯用をそれぞれラインナップしております。屋外や屋内での防水/防塵を必要とする箇所でご使用いただけます。

2012年5月から販売を開始し、各種工場、倉庫、事務所、店舗、駐車場/駐輪場、個人住宅等々、2016年5月まで約2300ヶ所に導入させていただきました。その間ソケット、端子台、留め具、反射板、電源線等様々な箇所で改良を重ね、安心してご使用していただけるよう改善し続けております。

LED防水/防塵照明器具の特徴

LED防水蛍光灯

●防水・防塵構造で安心です(IP65)。
●本体はポリカーボネートで堅牢なつくりです。カバー留め具、取付留め具はステンレス製です。
●20形・40形それぞれに1灯用、2灯用をラインナップしました。
●適合ランプは、弊社専用直管形LEDランプを推奨。その他の直管形LED蛍光灯や一般蛍光灯にも使用できます。
※寸法/仕様によっては適合しない場合があります。
●軒下照明などの屋外照明、マンションやビルの共用廊下、駐車場/駐輪場、カーポート、園芸施設、家畜施設、水産工場、食品工場など水を使う施設、粉塵排出施設等に最適な照明器具です。
●2年保証。

LED防水/防塵照明器具の仕様

20形1灯用と2灯用　

（寸法mm）（質量kg）型番

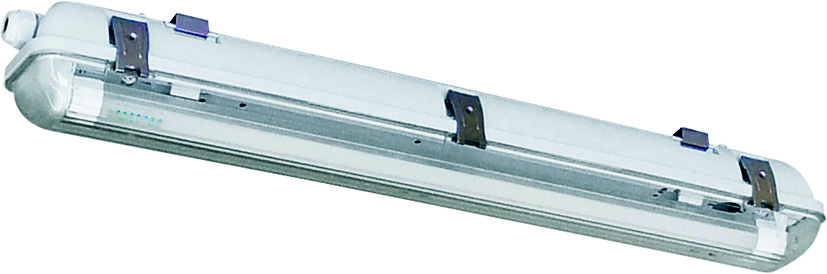

20形1灯用（655×90×88）（0.9）
HB-201

※器具のみLEDランプ無し

HB201-SET

※専用直管型LEDランプ1本付き

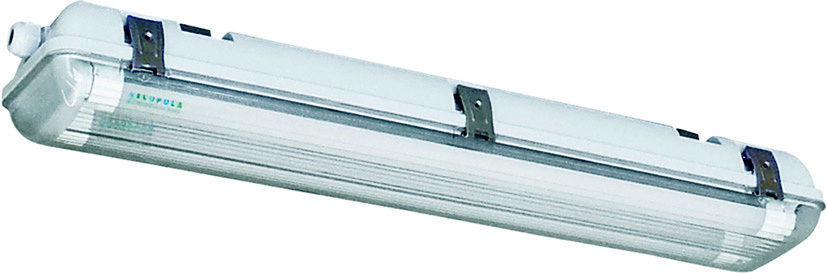

20形2灯用 （655×130×88）（1.2）202.jpg
HB-202

※器具のみLEDランプ無し

HB202-SET

※専用直管型LEDランプ2本付き
※材質　本体：ポリカーボネート、反射板：鉄板（サビ止め加工）、カバー留め具：ステンレス、
密封材：シリコン樹脂、ポリウレタン樹脂
※使用温度範囲：-10~40℃

20型2灯用器具

器具のみランプ無しモデルは他社製直管型LEDランプや一般蛍光灯（要蛍光灯用電源）がご使用可能です。ただし他社製LEDランプご使用の場合は、ランプサイズや密閉器具対応可能かどうか等をご確認下さい。又他社製直管型LEDランプをご使用される場合は、ランプの入力仕様に合わせた配線を行ってください。

40形1灯用と2灯用

（寸法mm）（質量kg）型番

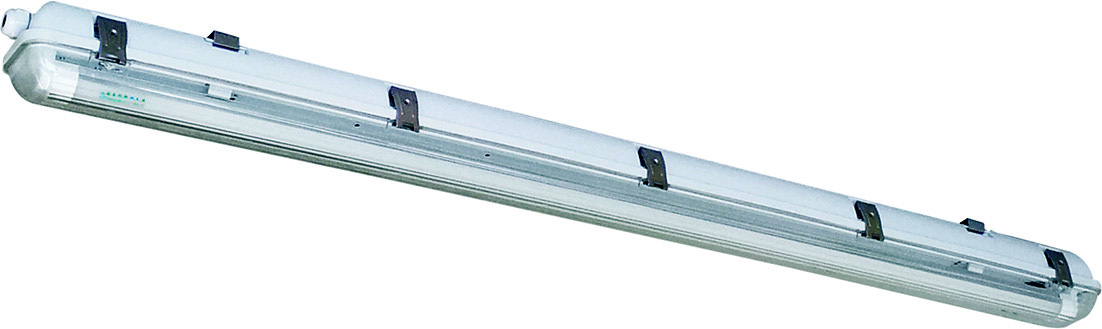

40形1灯用 （1,265×90×88）（1.5）401.jpg
HB-401		※器具のみ
LEDランプ無し

HB401-SET
※専用直管型
LEDランプ1本付き

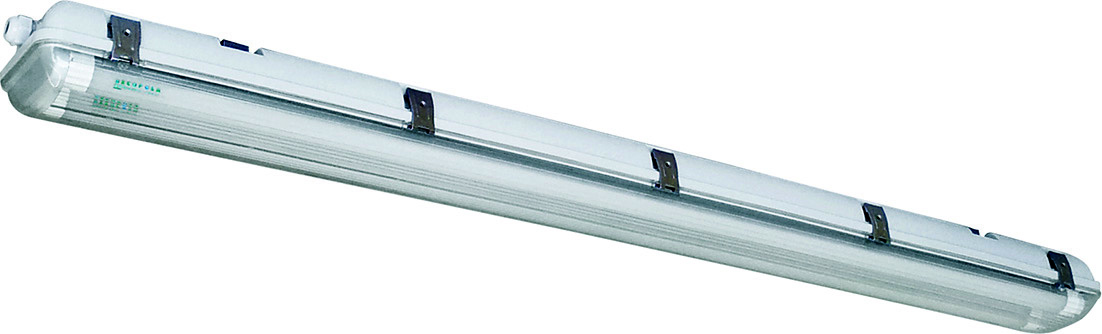

40形2灯用 （1,265×130×88）（2.2）402.jpg
HB-402
※器具のみ
LEDランプ無し

HB402-SET
※専用直管型
LEDランプ2本付き
※材質　本体：ポリカーボネート、反射板：鉄板（サビ止め加工）、カバー留め具：ステンレス、
密封材：シリコン樹脂、ポリウレタン樹脂
※使用温度範囲：-10~40℃

器具のみランプ無しモデルは他社製直管型LEDランプや一般蛍光灯（要蛍光灯用電源）がご使用可能です。ただし他社製LEDランプご使用の場合は、ランプサイズや密閉器具対応可能かどうか等をご確認下さい。又他社製直管型LEDランプをご使用される場合は、ランプの入力仕様に合わせた配線を行ってください。

専用直管型LEDランプの仕様

LEDランプ付きモデルHB201-SET、HB202-SET、HB401-SET、HB402-SETの専用直管型LEDランプの仕様は下記のとおりです。

　20形直管型LEDランプ40形直管型LEDランプ
電源内蔵
寸法（mm）Φ26×580Φ26×1198
質量（ｇ）165291
口金G13
消費電力（W）816
全光束（lm）10002300
演色性Ra80
色温度（K）5000(昼白色)
照射角度180度
設計寿命（ｈ）50000

各パーツを改良し、より進化しました

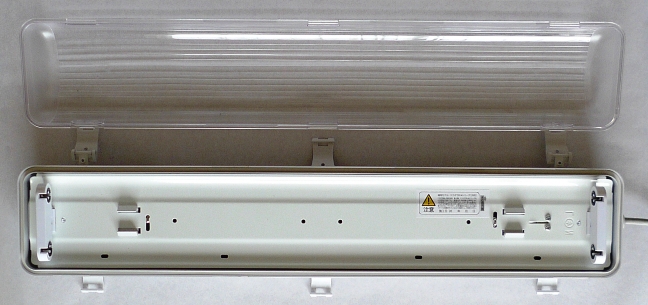

◆電源収納スペース付き

外付け電源収納スペース

写真のように本体内部には十分なスペースがありますので、外付け電源仕様の直管型LEDランプや一般蛍光灯の専用電源が収納できます（寸法は図面でご確認下さい）。





◆端子台

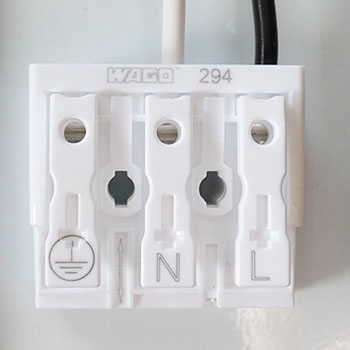

端子台

配線の抜けがないように、以前のネジ式からしっかりと固定される差込み式に改良しました。





◆ソケット

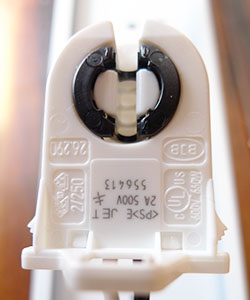

ソケット

ソケットも配線が抜けないように差込み口やランプのホールドをより確実にするために改良を加えました。

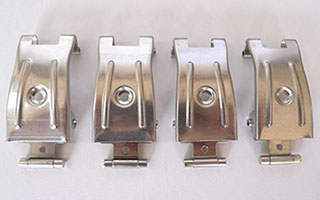

◆ステンレスカバー留め具

ステンレス留具

カバー留め具は以前の樹脂製からステンレス製に変更し改良いたしました。これにより本体への負荷が軽減されより留め具自体も破損しにくくなりました。

◆ブッシングと電源線

ブッシング

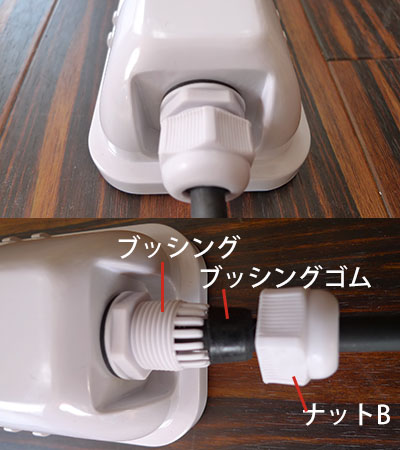

防水性能を維持するにはブッシングが重要です。雨水が電源線に伝って器具内部に侵入しないようにしっかりと締め付けられることが重要です。本ブッシングで雨水の侵入を防止することができます。ナットは器具内部側Aと外側Bの2種類のナットがありますので、ブッシングをはさんでしっかりと締め付けて下さい。
1mのAC入力電源線は同梱されていますが（0.75~2.5㎟（sq）×3芯）、各現場での取り付け方に応じて各自でご用意してください。
※電源線の仕上がり外径：9~9.5mmを推奨しています。推奨サイズ以下の場合は隙間が生まれ防水性能が落ちる可能性がありますのでご注意ください。

◆取付金具

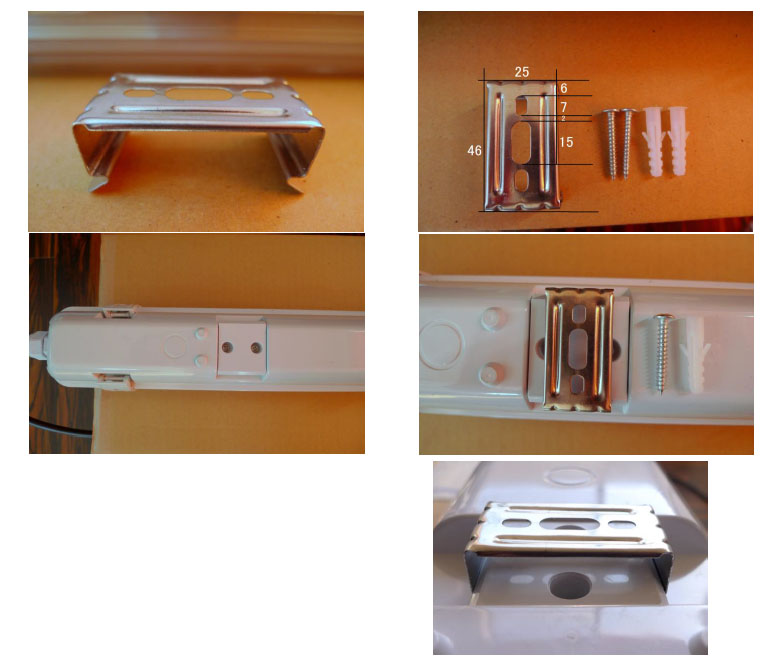

ステンレス取付金具

腐食しにくいステンレスの取付金具が付属しています。本体背面の両端２か所にはめ込んで固定します。取付ネジにはアンカーが付属していますので、確実に固定してください。天井面が強度不足の場合は補強をして下さい。

※注：取付金具にチェーンやワイヤーを通して器具を吊り下げることは可能ですが、地震等の振動で器具が大きく揺れることが考えられます。安全上天井直付けを推奨いたします。

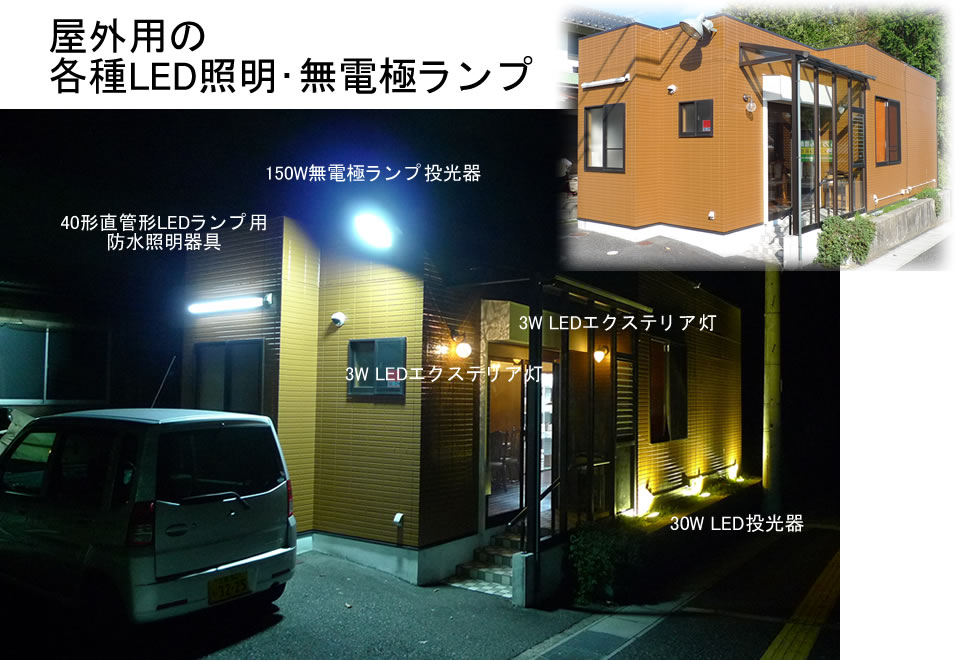

使用箇所

・マンション、ビルの廊下等の共用部分
・駐車場、カーポート、駐輪場
・水を使用する工場や事業所
・粉塵がでる工場や事業所
・畜舎
・農場や園芸施設
・食品冷蔵庫
・粉塵施設
・その他

販売価格とご購入方法

『直管型LEDランプ用防水照明器具の販売価格』のページをご覧ください。
販売価格とご購入方法

製品の『取り扱い注意』、『保証』について

●取り付けは電気工事士の資格が必要です。電気工事店等にご依頼ください。
製品の『取り扱い注意』、『保証』については、下記にて明記しておりますので内容をご確認ください。

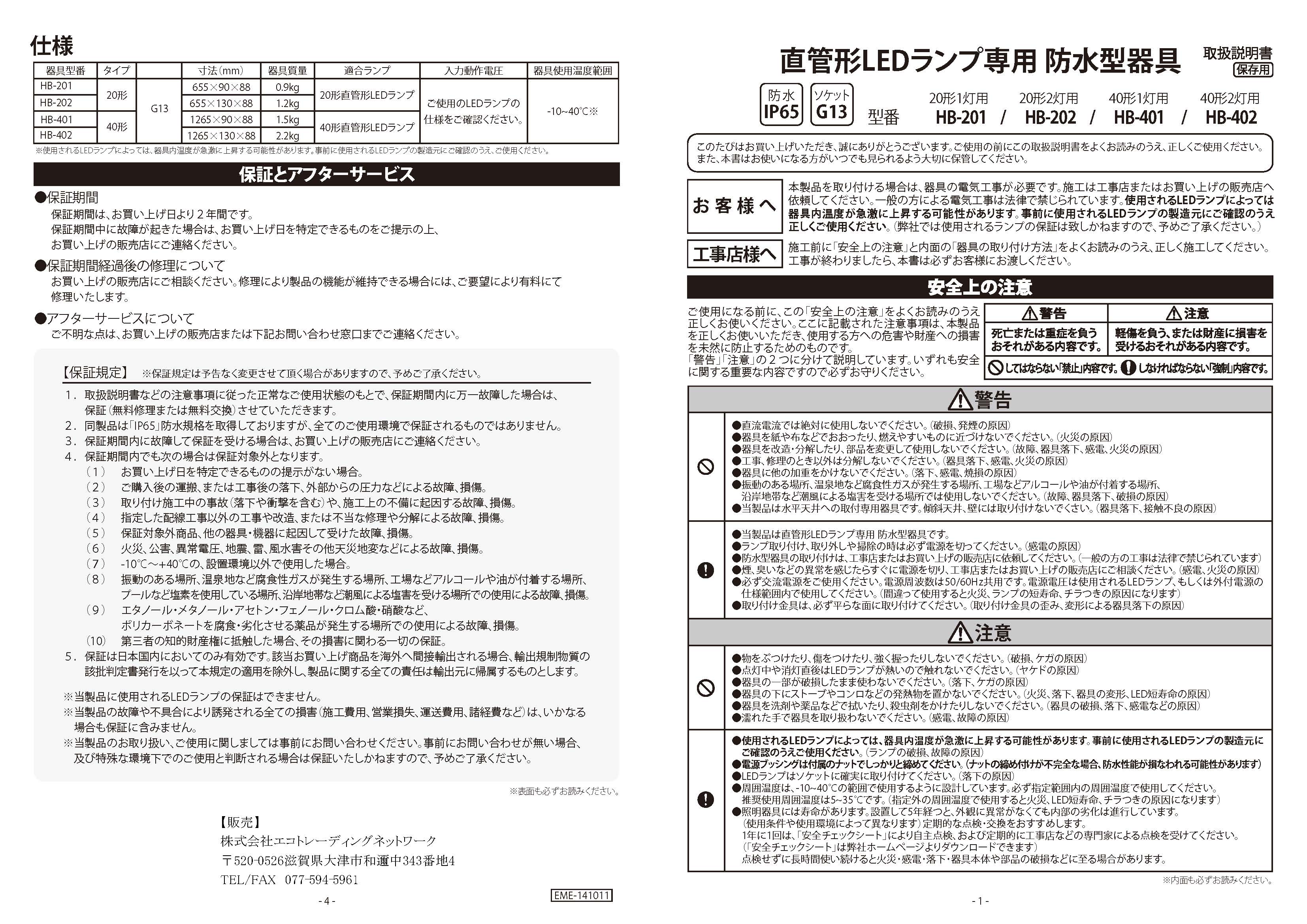

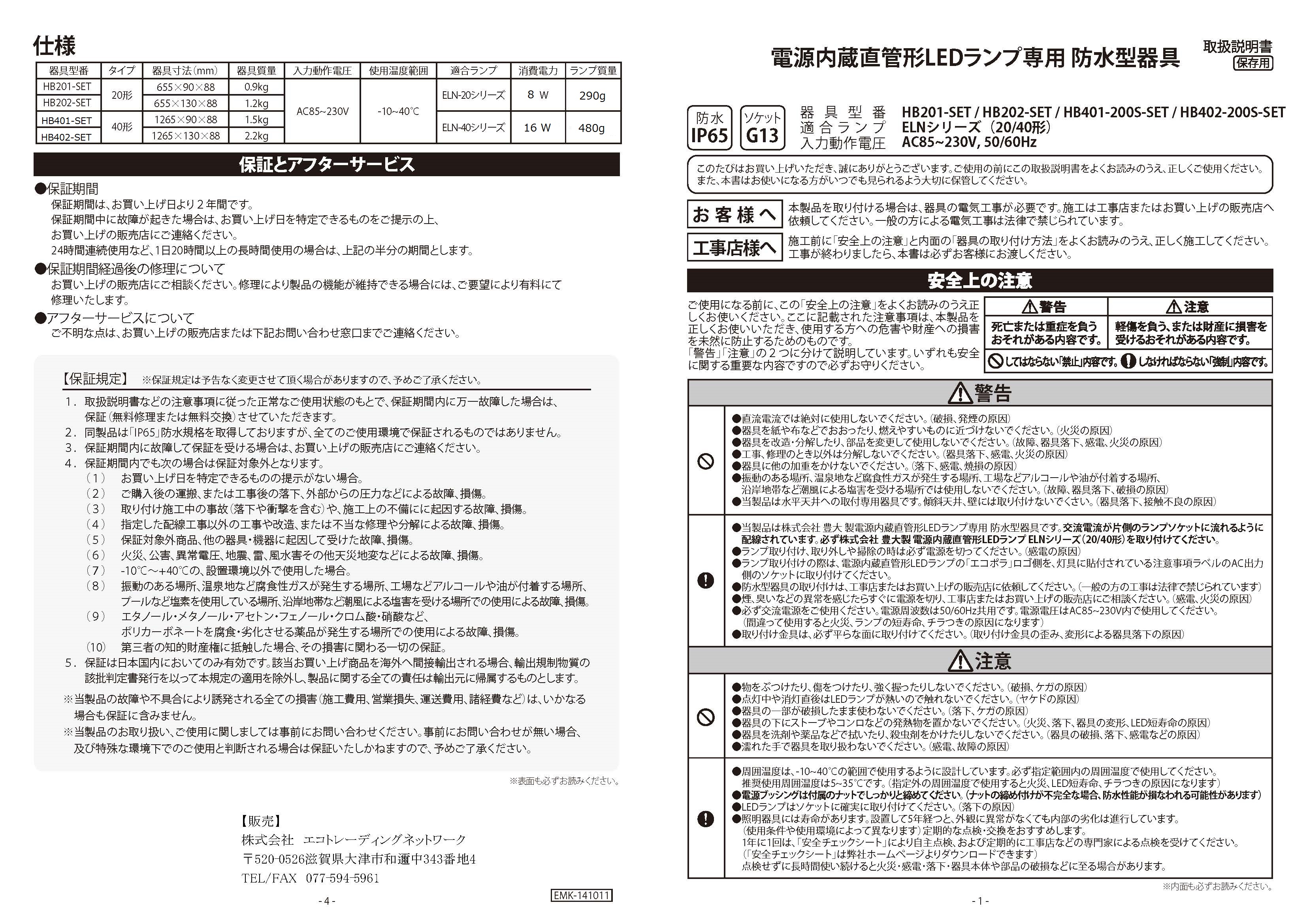

●LEDランプ無し防水/防塵照明器具　　安全上の注意と保証規定　
●専用直管形LEDランプ付き防水/防塵照明器具　　安全上の注意と保証規定　

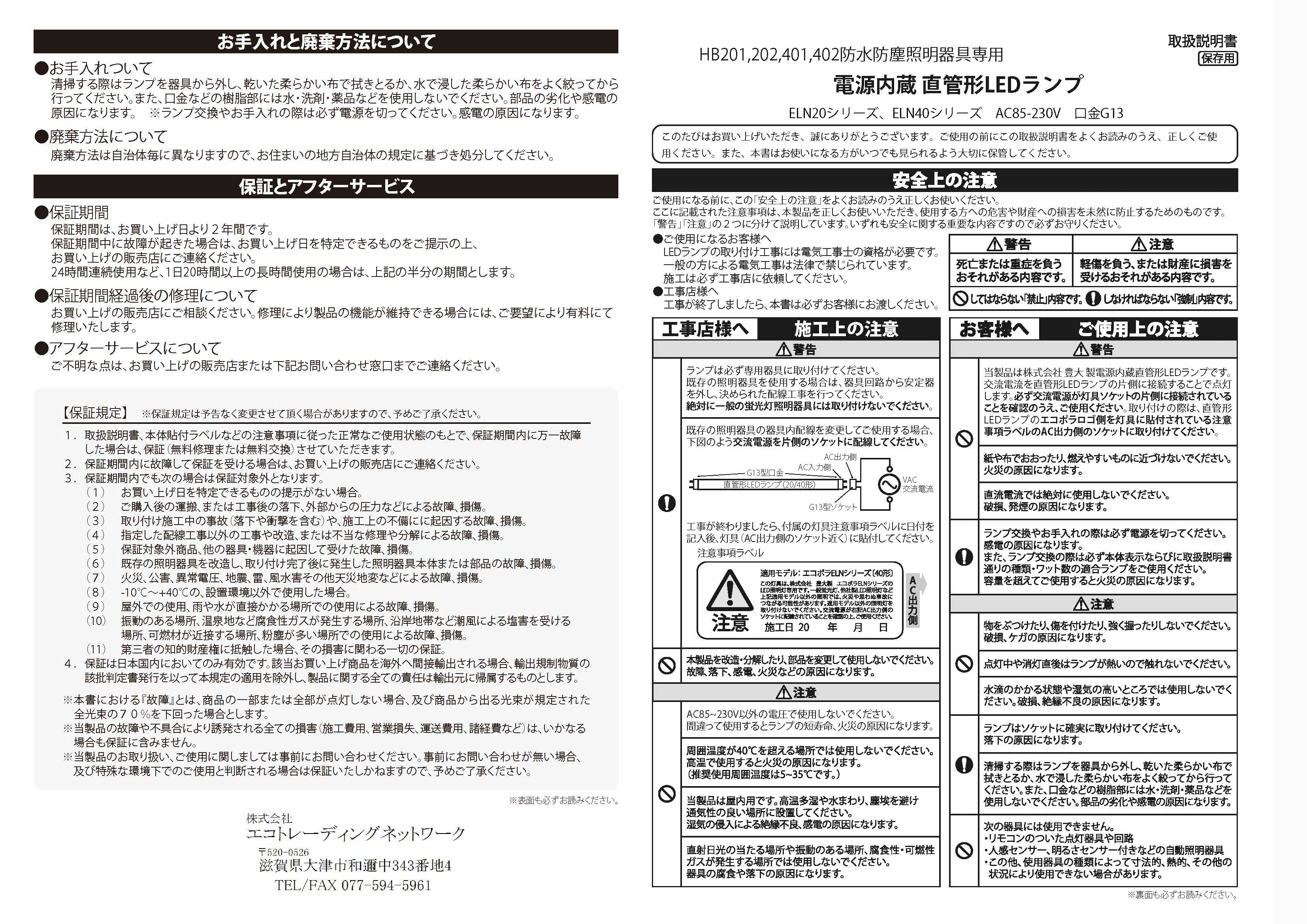

●専用直管形LEDランプ　　保証規定
