店舗、施設向け調光器について

このページは特に施設設備管理者様や施設店舗設計事務所様にご覧いただきたい記事となっております。

「DALI」「KNX」等デジタル調光制御システムへの対応に向けて

弊社のLEDフィラメント電球「プレミアム」は全国のホテル、結婚式場、レストラン、店舗、公共施設等々様々な場所でご使用いただいております。調光が必要とされる箇所でのご使用が多いのが一つの特徴です。

近年あらゆるシーンでデジタル化が進んでいますが、同様に照明制御でも国際標準規格『DALI』『DALI-2』に見られるようにデジタル、双方向通信による照明設備の一元制御化が図られるようになってきました。さらにはブラインド/カーテン、空調、監視カメラ、その他の設備とのネットワーク化を図って、建物全体を制御・統制するビルマネジメントシステム構築へと進化してきています（BACnet、KNXなど）。

日本の大手照明器具メーカーも『DALI』対応の照明器具を発売しそのアイテム数も増えてきていますが、制御するシステム機器はヘルバー、ルートロン、ワゴなどの海外メーカー製に依拠しているようです。

このページでは、そのようなデジタルシステムの下でも、弊社のＬＥＤ電球が各調光制御機器とうまくマッチングして、正常に動作し良好な調光ができるかどうかの検証をしていきます。

検証システム：
1. Lutron ルートロン/ グラフィックアイQS
2. Helvar ヘルバー/ DALIシステム　
3. Wago ワゴ/ DALIシステム + EnOceanワイヤレスソリューション

1. ルートロン/グラフィックアイQS

ルートロン・エレクトロニクス社は、アメリカ・ペンシルベニア州に本社を置く調光器・電動ウィンドートリートメントメーカー。調光システム専業メーカーとしては世界最大の規模を誇る。日本では100%出資の日本法人、ルートロンアスカ社が総輸入元となる。
1961年、世界で初めて電子式の白熱灯用調光器(位相制御)を開発・製品化し、1974年には蛍光灯調光を世界で初めて製品化した。 現在、17,000種類以上の商品を生産し、世界100カ国以上で販売している。（wikipediaより引用）

ルートロンのGRAFIK Eye QSは、住宅から商業施設まで、照明空間を幅広く実現するプリセット調光システムです。
専用インターフェースとの併用でさまざまな光源のコントロールが可能で、DALI調光方式、位相／逆位相制御方式、PWM制御方式、DMX制御方式などに対応しています。

位相調光制御は本体に内蔵しており調光対応のＬＥＤ電球を制御することができますが、専用インターフェースのマルチパワーモジュールの併用が指定されています。検証では「逆位相式」のマルチパワーモジュールを使用しました。
また説明書では、（調光対応）ＬＥＤ電球によっては不点・ちらつきが発生する場合があるため、必ず事前にマッチングが必要としています。

検証年月：2023年10月
検証機材：
■グラフィックアイQS 3ゾーン・コントロールユニットQSGR-3PJA
■マルチパワーモジュール(逆位相) PHPM-PA-JA-WH
☞ルートロン/グラフィックアイQSの製品ページへ
●3.5Wシャンデリア球(2700K) C35-3.5WD9327-E17
●3.5Wミニクリプトンタイプ(2200K) PS35-3.5WD9522-E17
●5Wヴィンテージタイプ(2200K) A60-5WD9522-E26

◆位相調光テスト1　6+4灯

ゾーン1: 3.5Wシャンデリア球(2700K) 6灯
ゾーン2: 5Wヴィンテージタイプ(2200K) 2灯 + 3.5Wミニクリプトンタイプ(2200K) 2灯

https://youtu.be/hxHh1b_ZgEY
※ゾーン1、2とも、0から100％まで滑らかできれいな調光を実現しており、下限側でもちらつきなく良好にマッチングしています。
好みの明るさとフェードアウトタイムを4シーン設定することができます。

◆位相調光テスト2　1+1灯

ゾーン1: 3.5Wシャンデリア球(2700K) 1灯
ゾーン2: 5Wヴィンテージタイプ(2200K) 1灯

https://youtu.be/24kEwFz62ro
※最小負荷を検証しました。ゾーン1、2ともちらつきなく良好にマッチングしています。それぞれ0から100％まで滑らかできれいな調光を実現しており、弊社「プレミアム」電球であれば１個からでもきれいな調光が可能です。


◆位相調光テスト3　24灯

3.5Wシャンデリア球(2700K) 24灯

https://youtu.be/kMaK0e2_hZo
※中～大型シャンデリアを想定して、弊社LEDフィラメント電球とのマッチングを検証しました。0から100％まで滑らかできれいな調光を実現しており、下限側でもちらつきなく良好にマッチングしました（動画ではマルチパワーモジュールを使用していますが無しでも同様の調光品質でした）。

◆最新規格DALI-2対応

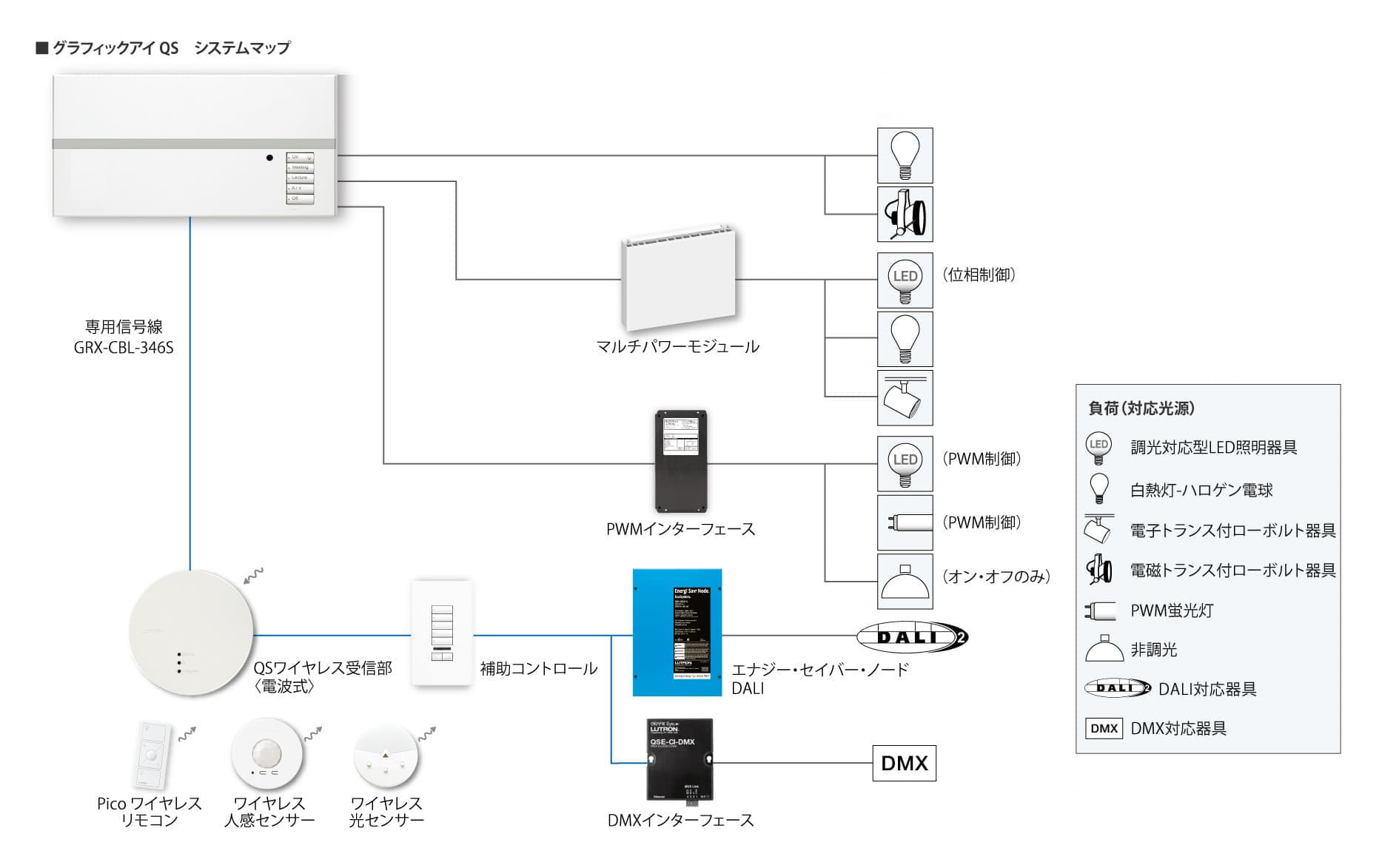

グラフィックアイQSシステムイメージ
グラフィックアイQSシリーズにはDALI対応CHを持つ機種もあります。DALIや位相制御、PWM制御、DMX等が混在する空間でも、グラフィックアイQSなら1台で制御できるのはルートロンの大きなメリットです。
DALI-2調光について
dali2

評価：
これらの動画から分かるように、グラフィックアイQSと弊社LEDフィラメント電球「プレミアム」とのマッチングは良好です。検証で使用したLEDフィラメント電球「プレミアム」シリーズであれば1灯器具から灯数の多いシャンデリアまで、確実に安定した滑らかな調光制御が可能です。
グラフィックアイQSは、混在する複数の調光制御方式の照明器具をまとめて1台でコントロールすることができるため、照明設備の多い住宅、店舗・事務所、中小規模施設等に最適です。

2. Helvar ヘルバー DALIシステム

Helvar社は、本社をフィンランド、英国にコンピテンスセンターを置き、世界11か国にオフィスを置き、世界50か国以上にパートナーを擁する世界的企業。日本では2000年から株式会社レイオスがHelvar社総代理店。
1921年ヘルシンキに設立。1920年代以降、Helvarはフィンランドのラジオのパイオニアの一社であり、1950年代蛍光灯用の磁気バラストの製造を開始。1970年代からは、照明コンポーネントと照明制御システムに専念。（レイオスWEBより引用）

国際標準の通信規格 DALI に準拠したHelvarのDALI照明制御システムは、DALIの汎用性・拡張性を活かし、DALI対応照明器具以外でもHelvarの種々の照明制御ユニットやスイッチ、センサー等を組み合わせることによって、位相・逆位相・PWM・0-10V・1-10V・ON/OFFなど様々な回路調光をシステムに組み込むことができます。

弊社がこのシステムの使用を想定しているのは、やや規模の大きいレストランやホテル・結婚式場等商業施設の宴会場、公共施設のホールその他です。特にそのような場所ではシャンデリアが多く使用されていますが、シャンデリアはＬＥＤ電球に依存することがほとんどなので、DALIデジタル制御システムがＬＥＤ電球を上手く位相調光制御することができるか、がポイントになります。

DALIシステム下で調光ＬＥＤ電球を制御する場合、位相・逆位相対応インターフェースを使用します。今回の検証では「454 4×2.2A トランジスタディマー」を使用し弊社LEDフィラメント電球とのマッチングを検証しました。

検証年月：2023年10月
検証機材：
■454 4×2.2A トランジスタディマー
■402 DALIパワーサプライ
■135 7ボタンモジュール（4シーン設定、アップ・ダウン、Off）
■111 Wスライダーモジュール
☞Helvarヘルバー製品のページへ
●3.5Wシャンデリア球(2700K) C35-3.5WD9327-E17
●3.5Wミニクリプトンタイプ(2200K) PS35-3.5WD9522-E17
●5Wヴィンテージタイプ(2200K) A60-5WD9522-E26

◆位相調光テスト1　6+4灯

ch1: 3.5Wシャンデリア球(2700K) 6灯
ch2: 5Wヴィンテージタイプ(2200K) 2灯 + 3.5Wミニクリプトンタイプ(2200K) 2灯

https://youtu.be/nazSsBnacHw
※ch1、ch2とも、0から100％まで滑らかできれいな調光を実現しており、下限側でもちらつきなく良好にマッチングしています。
このスイッチは1から4まで好みの明るさを自由に設定することができます（専用ソフトを使用してPCから設定するとの事）。

◆位相調光テスト2　1+1灯

ch1: 3.5Wシャンデリア球(2700K) 1灯
ch2: 5Wヴィンテージタイプ(2200K) 1灯

https://youtu.be/wYrCnuP0OGw
※最小負荷を検証しました。
ch1、ch2とも、0から100％まで滑らかできれいな調光を実現しています。弊社LEDフィラメント電球「プレミアム」なら1個の電球でも急激な光量落ちやちらつきもなく、良好にマッチングしていることが分かります。


◆位相調光テスト3　24灯

3.5Wシャンデリア球(2700K) 24灯

https://youtu.be/Jl1C7AIE3Nw
※中～大型シャンデリアを想定して、弊社LEDフィラメント電球とのマッチングを検証しました。この動画では、0から100％まで滑らかできれいな調光を実現しており、良好にマッチングしていることが分かります。

評価：
ヘルバーのDALIシステムで、弊社のLEDフィラメント電球が正常に動作するのか、またどの程度の調光品質なのかを検証しました。
結果は想像以上のレベルで、動画で見られるように電球1灯から24灯まで、0％から100％までちらつきの無い滑らかできれいな調光を実現しています。
大型シャンデリアやペンダント灯、壁掛灯などＬＥＤ電球が多用される現場においては、位相調光制御の品質が一つの大きな課題ですが、ヘルバーのDALIシステムと弊社LEDフィラメント電球との組み合わせであれば、高品質の位相調光制御が可能であることが分かりました。
ヘルバーのDALIシステムであれば、規模の大きいレストラン、ホテル、結婚式場、公共施設などの施設照明で、大いに活用することができると感じました。

3. WAGO ワゴ/ DALIシステム + EnOceanワイヤレスソリューション

WAGO社は、ドイツに本社を置く電気・電子部品のグローバル企業です。ワゴの端子台やコネクターは身近な存在で有名ですが、近年IoTの進化に伴いビルディング、生産設備、自動車産業、エネルギー、鉄道システム等の分野で「WAGO I/O System」を提供しており、例えばビルディングソリューションとしては照明制御の自動化、空調、ブラインド制御との連携が可能な製品の開発・販売をしています。
日本法人はワゴジャパン株式会社です。

ワゴではDALIによる照明制御にとどまらず、BACnetなどのビル管理制御システムとの連携まで視野に入れた拡張性の高いスマートビルディングソリューションを提供しています。弊社が納入している施設の中ではホテル、結婚式場、公共施設のホールなど、規模の大きい施設が対象になると考えられます。

ＬＥＤ電球（調光対応）を調光制御するには位相制御（又は逆位相制御）の調光器が必要ですが、ワゴのDALIシステムでもDALI対応の位相制御調光器が2種類用意されています。加えてワゴではEnOcean技術に対応した無線スイッチ・センサを照明設備に連携させて制御することができる特徴を持っています。
☞WAGO ビルディングソリューションのページへ

調光はコントローラースイッチのある場所からでないと制御ができませんが、この無線スイッチなら場所が固定されないため、自由に移動しながら使用することもできます。また使い方も自由な発想でいろいろなシーンで使用できそうです。
ワゴのDALIシステムと弊社LEDフィラメント電球はマッチングするのか、また無線スイッチでの調光がどのくらいの調光品質なのか等、検証してみました。

ワゴDALI

検証年月：2023年11月
検証機材：

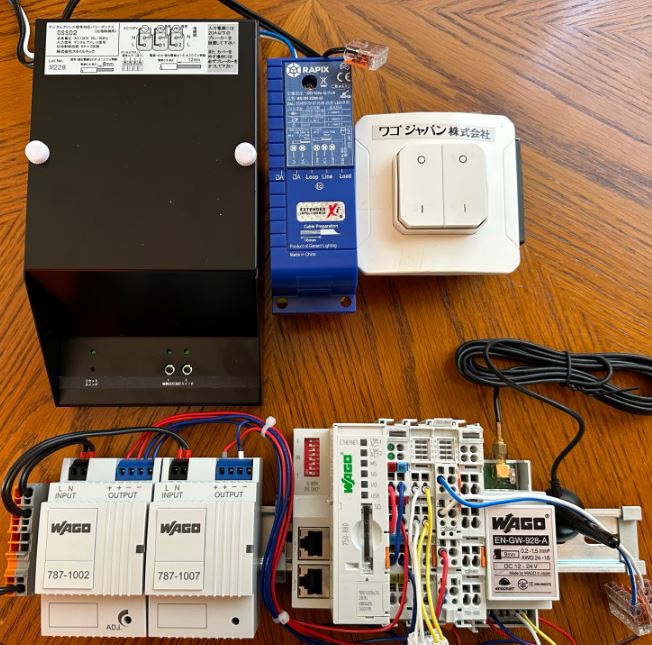

写真上段左から、
■＜DALI－位相変換器＞スタイルテック デジタルアドレス信号対応パワーボックスDSSD2
■＜DALI－位相変換器＞RAPIX DALI位相制御調光器BR-DM-200W-60
■＜EnOcean＞無線ｽｲｯﾁ　4ch EN-PTM-928
写真下段左から、
■＜WAGO－DALI＞電源ユニット（24V）787-1002
■＜WAGO－DALI＞電源ユニット（18V）787-1007
■LANユニット
■＜WAGO－DALI＞コントローラーPFC200 750-8212
■＜WAGO－DALI＞シリアルモジュール750-652
■＜WAGO－DALI＞DALIマルチマスタモジュール753-647
■＜WAGO－DALI＞終端モジュール750-600
■＜EnOcean＞ゲートウェイEN-GW-928-A
■＜EnOcean＞無線アンテナ　758-975

●3.5Wシャンデリア球(2700K) C35-3.5WD9327-E17
●3.5Wミニクリプトンタイプ(2200K) PS35-3.5WD9522-E17
●5Wヴィンテージタイプ(2200K) A60-5WD9522-E26

◆位相調光テストDSSD2　
6+4灯

https://youtu.be/5ms19hg9T7A
スタイルテック社の位相調光器デジタルアドレス信号対応パワーボックスDSSD2で検証。
0から100％までちらつきなく滑らかできれいな調光を実現しており良好にマッチングしています。2chあります。
こういう無線スイッチがあれば、色々なシーンで活用することができると思いました。
あらかじめPCでフェードアウト設定が可能で、又別のスイッチを使用するとシーン設定もできるようです。

◆位相調光テストBR-DM-200W-60　6+4灯

https://youtu.be/9rVVafHaclA
スタイルテック社調光器DSSD2とは別のRAPIX社のDALI位相調光器BR-DM-200W-60で検証。こちらは1ｃｈ。
こちらも0から100％までちらつきなく滑らかできれいな調光を実現しており弊社LEDフィラメント電球と良好にマッチングしています。


◆位相調光テストDSSD2　
24灯

https://youtu.be/8ZJ4EED4NhM
スタイルテック社の位相調光器DSSD2で、中型から大型シャンデリアを想定した24灯で検証。
0から100％までちらつきなく滑らかできれいな調光を実現しており良好にマッチングしています。
DSSD2は最大許容量6A（ＬＥＤ電球の場合）が2chあるので、シャンデリア球を40mAとすると、24灯×40mA＝960mA≒1Aとなるので、1chで24灯シャンデリアが最大6台、2chで最大12台のシャンデリアを組むことが出ます。

◆位相調光テストBR-DM-200W-60　24灯

https://youtu.be/xGTYfsJThaY
RAPIX社のDALI位相調光器BR-DM-200W-60で、中型から大型シャンデリアを想定した24灯で検証。こちらは1ｃｈ。
こちらも0から100％までちらつきないのない調光を実現しており弊社LEDフィラメント電球と良好にマッチングしています。

評価：
WAGOのDALIシステムで、弊社のLEDフィラメント電球が正常に動作するのか、またEnOcean技術に対応した無線スイッチとの連携でどのような調光品質が得られるかを検証しました。
結果は、全領域にてチラついたり急に立ち消えしたりすることなくとても良好でした。動画で見られるように0％から100％まできれいな調光を実現しています。
スタイルテック社DSSD2とRAPIX社BR-DM-200W-60を比較するならば、スタイルテック社DSSD2の方が調光領域がやや広いと感じました。RAPIX社BR-DM-200W-60は下限側での調光領域はやや狭いと感じました。ただし無線スイッチでしか調光テストができなかったので、ロータリー式やスライダー式のコントローラーでは異なるかも知れません。
無線スイッチは使用場所が限定されないので非常に便利だと感じました。
一方で長押し時間の長短で調光するので、ち密な調光を行いたい場合、指を話すタイミングの微妙なコントロールがやや難しいと感じました。
緻密な調光が要求される現場では無線ではなく、WAGOではロータリー式やスライダー式のコントロ－ラーが用意されているのでそちらろ試してみると良いかもしれません。
大型シャンデリアが多用される現場においては、位相調光制御の品質が一つの大きな課題ですが、WAGOのDALIシステムと弊社LEDフィラメント電球との組み合わせであれば、良好な調光品質の位相制御が可能であることが分かりましたので、関係者は検討されてみてはいかがでしょうか。
WAGOはDALIシステムに留まらず拡張性の高いビルマネジメントソリューションを提供しているので、ホテル、結婚式場、公共施設などの大型施設で大いに活用することができると感じました。
